搖擺篩分機介紹

該產品采用的是仿人工式的篩分原理，相對于其他振動類的產品，該產品具有：篩網使用長久，篩分產量大，噪音小等特點。

搖擺篩分機工作原理

利用普通電機傳動擺體來產生作用，使物料在篩網上呈現漸開線的搖擺篩運動軌跡，達到篩分過濾的效果，設備本身的運動軌跡為橢圓形，調整擺振體上面的徑向角和切向角，可改變物料在網面上的運動軌跡，該振動設備的整體優勢為：

1，產量相對高：徑向角和切向角的調整可調節篩網上漸開線運動，這種運動使物料能在較小的面積上走過相對長的路，以提高篩分精度，獨特的設計使物料在網上運動的著網時間相對其它篩機要長，篩分產量相對提高。

2，低轉速，對一些表皮不可損壞的物料有保護作用，低轉速保證了設備使用壽命，減少了維修成本，降低了設備噪音，并使設備使用起來安全。

3，積木式結構方便用戶進料口，和出料口連接，無溢漏可以濕式篩分。

搖擺篩按積木式結構原理設計開發，有一剛性曲柄軸驅動，并進行了動態平衡，在可調整傾角的剛性曲柄的驅動下，圓形的篩機體可實現三位空間運動，即在水平的圓周運動上疊加一個垂直方向的上下運動，振動的參數隨旋轉速度，曲柄偏心度，徑向傾角和切向傾角的大小而變化。這種設計構造，使得其工作參數的組合可以無窮的多，從而使得被篩分的物料可以以所期望的速度在篩網層上運動，或者在期望的時間內滯留在篩網層上。篩機振幅及物料的加速度隨曲柄偏心度的大小變化，曲柄的切向傾角的大小決定著物料在篩網上作圓周運動的速度，曲柄的徑向傾角決定著物料從篩網中央向邊緣運動的速度，切向和徑向傾角的大小決定著物料在篩網上做圓周運動的速度，曲柄軸的徑向傾角

搖擺篩分機技術參數

設備型號	YBS600	YBS1000	YBS1200	YBS1600	YBS2000	YBS2200	YBS2400	YBS2600
直徑	650	1040	1200	1580	1880	2150	2400	2650
篩分面積(㎡)	0.29	0.76	1.1	1.8	2.6	3.46	4.33	5.3
空間要求(㎡)	0.4	1.8	2.5	3.9	5.6	7.1	8.75	9.6
最多篩層	5層	5層	5層	5層	5層	5層	5層	5層
功率	0.25	1.5	2.2	3	4	4	5.5	5.5
清網裝置選裝
硅膠球清網	5層	5層	5層	5層	5層	5層	5層	5層
轉筒刷清網	5層	5層	5層	5層	5層	5層	5層	5層
超聲波清網	5層	5層	5層	5層	5層	5層	5層	5層
過濾附件	2層	2層	2層	2層	2層	2層	2層	2層
底座寬度	630	900	1100	1340	1340	1540	1740	1940
一層高度	830	1155	1480	1480	1500	1520	1570	1580
一層重量	140	490	700	980	1050	1250	1690	1900
二層高度	960	1280	1640	1640	1660	1680	1700	1710
二層重量	155	535	770	1060	1140	1370	1780	2000
三層高度	1090	1400	1800	1800	1820	1840	1810	1840
三層重量	170	580	840	1140	1230	1490	1870	2100
四層高度	1220	1525	1960	1960	1980	2000	1930	1970
四層重量	185	625	910	1220	1320	1610	1960	2200
五層高度	1350	1650	2120	2120	2140	2160	2050	2100
五層重量	200	670	980	1300	1410	1730	2050	2300

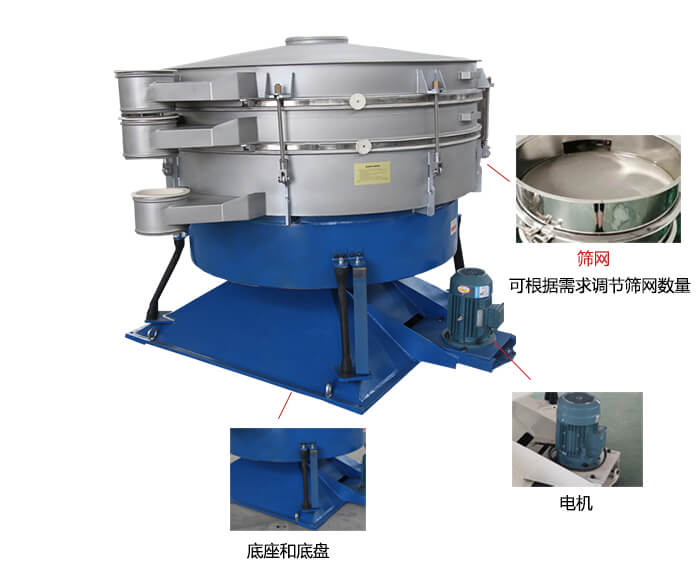

搖擺篩分機特點

1，金子塔形底座和底盤是篩機篩網基礎部分，中間篩層，根據需要可進行增減。

2，主傳動軸穿過軸承固定在金字塔底座中，主轉軸上下有平衡塊，使篩機在運動中保持平衡。篩機由V型皮帶通過普通電機來驅動。

3，篩機底座作一種即有繞篩機系統主軸公轉，又有繞自向主軸自傳的行星旋轉運動。

優點：

1、物料可以從機器中央進入,依次篩過每層物料都從中央進入下一層。因此每部分物料在篩網上運動的距離基本相似。這樣就可以保障的篩分。

2、通過合理的調整篩機，粒度較大的物料在接近篩層邊緣時，垂直加速度隨之增加，可進一步提高篩分效率。

其全新的設計理念和獨特的結構，使之成為最接近手工篩分作業的篩分機，成就了搖擺篩幾近完美的篩分效果，具有廣闊的應用前景。從篩機振動體的動行軌跡來看，搖擺篩是一種非線性慣性振動篩。由于結構和工作原理的獨特性，使得搖擺篩特別適用于對細小顆粒和微細粉物料的分級處理。搖擺篩既可用于干式篩分，也可用于濕式篩分，廣泛用于礦業，建材，冶金，鑄造，磨料，化工，輕工，醫藥，食品等行業對粗細物料的分級處理等作業。

搖擺篩分機適用范圍

	粒子	燕麥仁14目、決明子16目、玉米碎16目、大米12-14目、黑豆5目、紅豆5目、大豆6目、大麥8目綠豆10目、蕎麥12目等。
	粉末	藥粉一般60目，粗40目，口服60-80目，中藥面膜100-120目，炸雞粉10-30目，玉米粉30目，杏仁粉30-40目，面粉50- 60目、米卷60目、五谷雜糧30-40目、三七粉80-100目、珍珠粉120-150目、松花粉80-120目、咖啡粉100-120目等。
	液體	過濾豆?jié){、蜂蜜60-120目，過濾藥渣、湯渣、茶水80-150目等。
	其他	胡椒6目、蟲糞篩30目、貓砂30-40目、蝴蝶面50目、胡椒籽8-10目、沙畫80-120目、食用油、機械油渣150-200目、黃粉蟲制作蛋篩12目等

搖擺篩的篩面與篩框可用多種材料和不同工藝加工制作，并可方便地多層疊加使用。搖擺篩為全封閉結構，基本不存在物料粉塵外溢，造成污染的現象，并可方便地加設干燥，冷卻，除塵，清洗等輔助設施。適用于礦業、鑄造、磨料、建材、水泥、化工、化肥、醫藥、輕工、造紙、食品、糧業、鹽業、糧食等顆粒、粉粒相關行業的干濕式篩分，液固分離廢水篩濾回收等場合人。
